Глобальная гонка за превосходство в сфере ИИ долгое время напоминала фетишизацию нанометров, но китайская компания Dongfang Suanxin (DFSX) переносит поле боя в плоскость архитектуры памяти. Пока западные гиганты бьются за доступ к фотолитографии в глубоком ультрафиолете, DFSX констатирует очевидное: главным тормозом ИИ сегодня является не дефицит сырых терафлопсов, а так называемая стена памяти. Графические процессоры простаивают в ожидании данных, и никакая миниатюризация транзисторов не способна решить эту проблему в рамках классической компоновки.

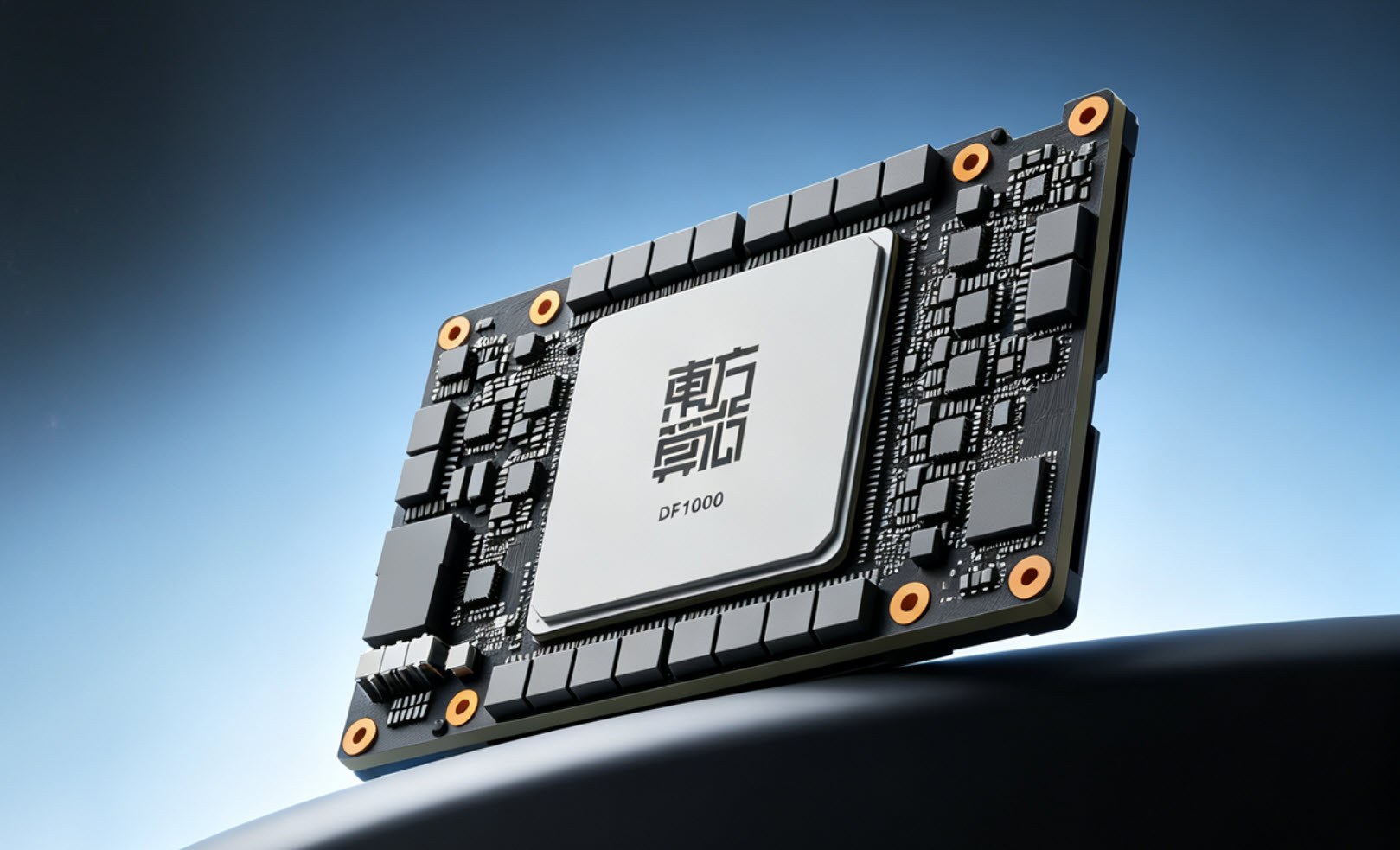

Вместо погони за 5-нм техпроцессом DFSX использует зрелые 14-нм мощности для создания чипов DF1000 и DF2000, делая ставку на пропускную способность. Это не просто попытка выжить под санкциями, а прагматичный переход от вычислительно-центричной парадигмы к памяти-центричной. Техническое ядро стратегии — 3D-сращивание пластин на уровне чипа (hybrid bonding). Как объясняют в DFSX, этот метод позволяет соединять медные каналы между слоями памяти и логики напрямую, без использования микровыступов или традиционной разварки. В итоге архитектура напоминает не горизонтальное шоссе с вечными пробками, а систему из миллионов сверхскоростных вертикальных лифтов, что радикально снижает задержки.
DFSX постулирует: «стена памяти», а не техпроцесс, — вот что реально ограничивает производительность сегодня.
Стратегический контекст
Готовящийся к выходу в конце 2026 года чип DF2000 эволюционирует в структуру 3.5D Infinity Chiplet. Здесь на одной подложке размещаются несколько башен памяти и вычислительных блоков, где стандартные модули заменены на кастомную 3D DRAM, интегрированную прямо внутрь кристалла. Благодаря такой близости данных к логике, DF2000 достигает пропускной способности в 15 ТБ/с на чип. Да, сырая производительность узла TY64 SuperNode в вычислениях BF16 составляет 64 PFLOPS, что выглядит бледно на фоне 360 PFLOPS у NVIDIA GB200 NVL72. Однако в DFSX уверены: в реальных задачах обучения больших языковых моделей решающее значение имеет скорость кормления вычислителей, а не их теоретическая пиковая мощность.
Экономика масштабирования в условиях дефицита оборудования подтверждает жизнеспособность этого асимметричного ответа. Суперузел TY64, собранный на базе DF2000, выдает ошеломляющие 960 ТБ/с пропускной способности памяти. Для сравнения: флагманская система NVIDIA GB200 NVL72 предлагает лишь 576 ТБ/с. Даже с учетом будущей системы Vera Rubin от NVIDIA, где ожидается 1580 ТБ/с, проектируемый китайский чип DF3000 позволит TY64 выйти на 1280 ТБ/с. В сухом остатке: топовое решение NVIDIA сохранит преимущество всего в 23% по пропускной способности, несмотря на использование в разы более дорогой и сложной литографии.
Итог
Грубая сила 3D-стекирования становится для подсанкционной индустрии единственным логичным выходом. Проигрывая NVIDIA в терафлопсах, DFSX делает ставку на то, что будущее больших языковых моделей принадлежит не тем, у кого меньше транзистор, а тем, кто быстрее перемещает данные. Основными вызовами для этой стратегии остаются вопросы терморегуляции в плотных башнях и масштабируемость самого процесса гибридной склейки, однако направление выбрано верно: если нельзя уменьшить транзистор, нужно сократить путь до него.
